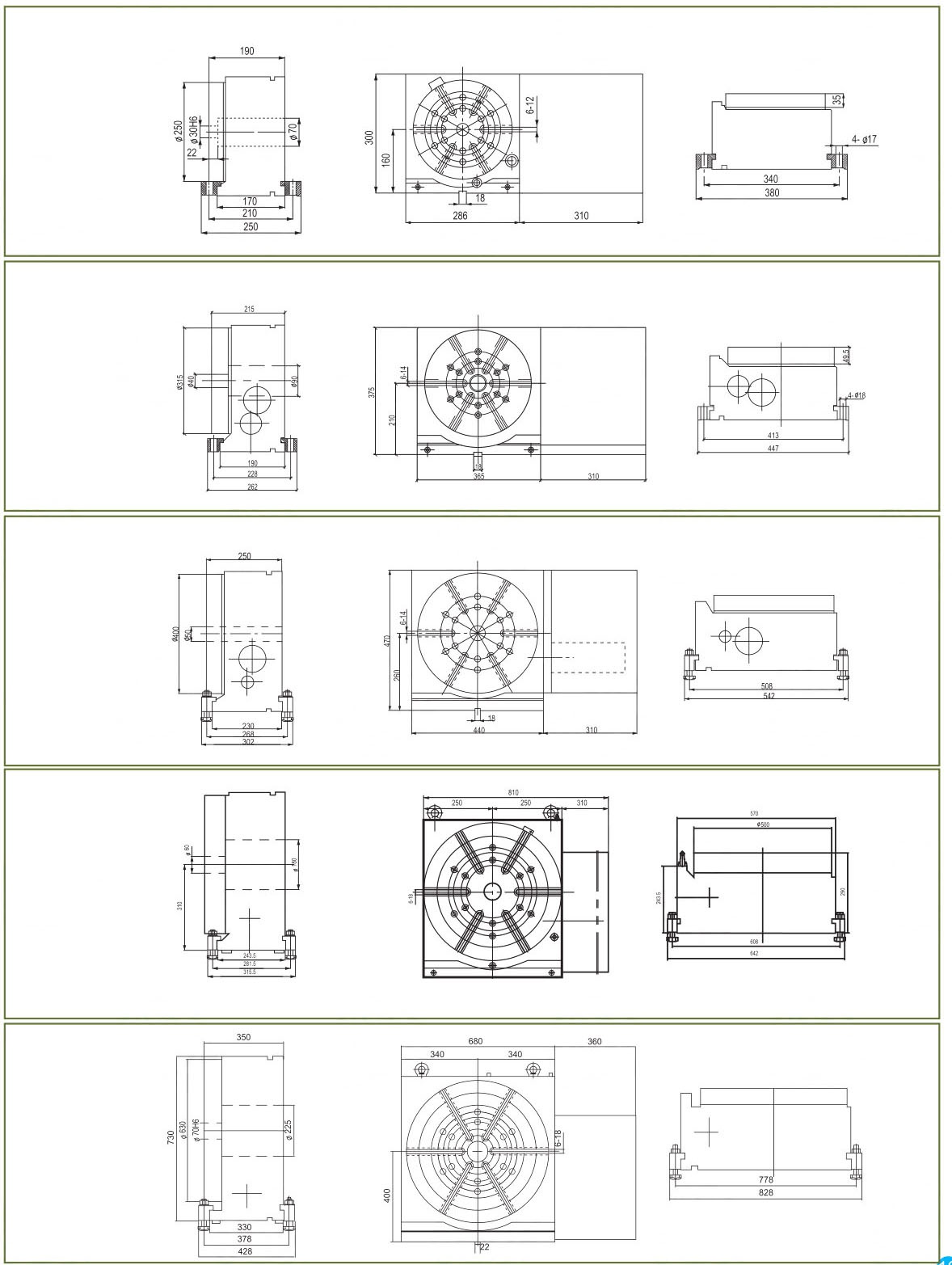

JXZT13(250-630)E系列立卧两用数控转台

JXZT13(250-630)E系列立卧两用数控转台是各类数控铳床和加 工中心的关键配套附件,可以主轴垂直和水平两种方式安 装在主机工作台上,用作主机的第四回转轴。转台在主机 相关控制系统控制下,可实现等分的和不等分的孔、槽或 者连续特殊曲面的加工,且保证很高的加工精度。

No. 项目ITEMS SKT13250E SKT13315E SKT13400E SKT13500E SKT13630E
1 工作台面直径 Turntable diameter(mm) Φ250 Φ315 Φ400 Φ500 Φ630
2 工作台垂直时中心高 Center height(mm) 160 210 260 310 400
3 工作台总厚度 Total thickness(mm) 190 210 250 290 350
4 中心定位孔直径 Center bore diameter(mm) Φ30H7X22 Φ40H7X25 Φ50H7X28 Φ60H7X25 Φ70H7X28
5 定位键宽度 Locating key size (mm) 18 18 18 22 22
6 工作台T型槽宽度 T-slot size(mm) 6—12 6—14 6—14 6—18 6—18
7 涡轮副传动比worm gear ratio 1:90 1:90 1:120 1:150 1:120
8 总传动比 Total reduction ratio 1:180
9 工作台最高转速Max.speed(r/min) 11.1 11.1 11.1 11.1 11.1
10 设定最小分度单位 Table graduation angle per pulse 0.001°
11 伺服电机(用户自备)带2000脉冲编码器 功率(kw)outputpower ≥1.0 ≥1.0 ≥2.1 ≥2.1 ≥2.1
servo moter (optional) 扭矩Nm ≥8 ≥8 ≥12 ≥12 ≥12
12 分度精度  Dividing accuracy 25° 20° 15° 15° 15°
13 重复精度 Repeatability accuracy 6” 6“ 4“ 4” 4“
14 刹紧力矩 Clamp torque 油压刹紧oil 15x10^5pa 1000 1800 2000 2800 4000
气压刹紧Air5x10^5pa 300 500 650 800 1500
15 水平承载 Load capacity hor.(kg) 250 350 500 600 800
16 立式承载 Load capacity vert.(kg) 150 175 300 350 400
17 最大允许驱动力矩Max.torque capacity(N.m) 300 700 1200 1700 3000
18 转台重量 Net weight(kg) 110 200 325 650 1125
