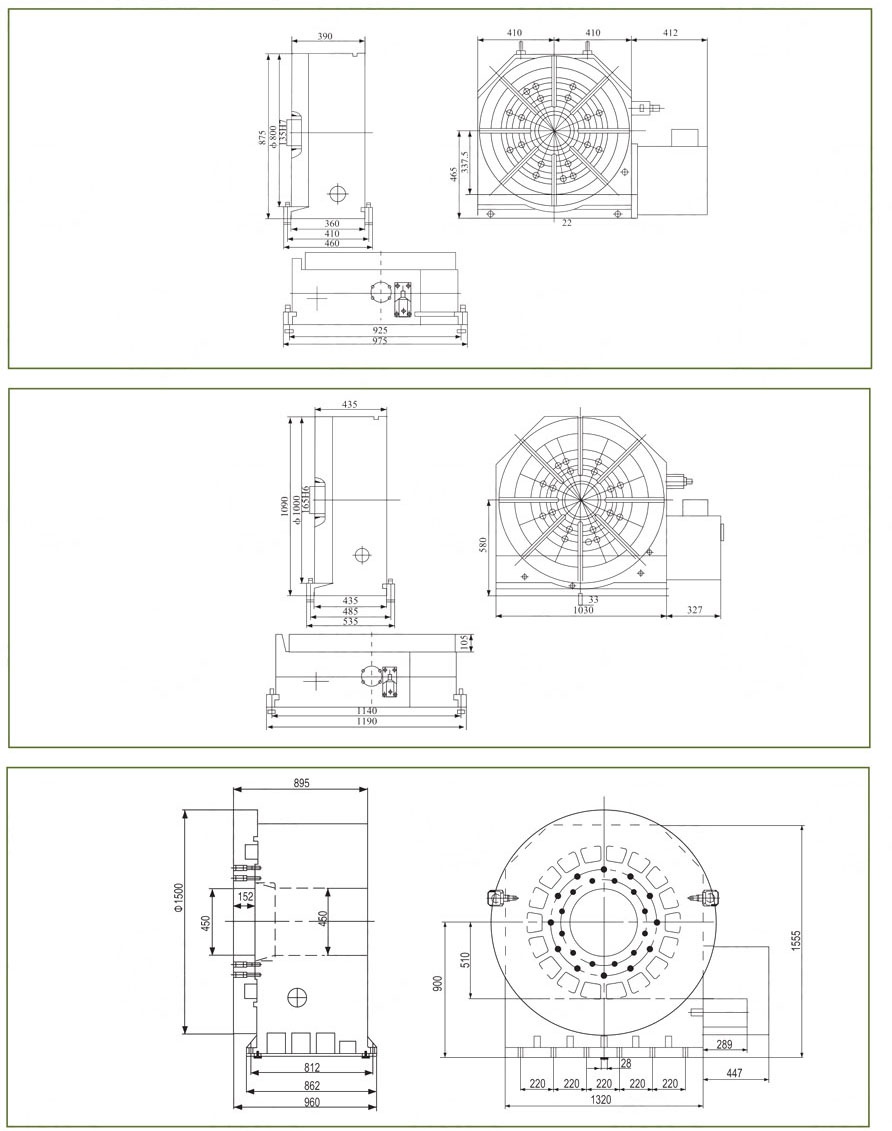

JXZT13(800-1500)E/EL系列立卧两用数控转台

JXZT13(800-1500)E/EL系列立卧两用数控转台是各类数控镇、铳床 和加工中心的重要附件。可分别以立式和水平式两种方式安装 于主机工作台上。工作时,利用主机的控制系统或专门的控制 系统,完成与主机相协调和各种必须的分度回转运动。工作台 上除了可安装板、盘或其他形状较复杂的被加工零部件外,也 可以利用主轴内大直径贯穿通孔安装气(液)动弹簧夹头或动 力卡盘,对长轴类零部件进行加工,实现等分、不等分的连续 的孔槽、曲面的加工,且达到较高的精度。

项目ITEMS SKT13800E(EL) SKT13200E(EL) SKT131200E(EL) SKT131500E(EL)
工作台面直径 Tumtable diameter(mm) Φ800 Φ1000 Φ1200 Φ1500
工作台垂直时的中心高 Center height(mm) 465 580 720 900
工作台总厚度 Total thickness(mm) 390 435 895 895
中心定位孔直径 Center bore diameter(mm) Φ135(Φ230)H7 Φ165(Φ260)H7 Φ250(Φ450)H7 Φ250(Φ450)H7
定位键宽度 Locating key size(mm) 22 22 28 28
工作台T型槽宽度 T-slot size(mm) 18H12 22H12
涡轮副传动比wom gear ratio 0.125 0.125 0.145833333 0.145833333
总传动比 Total reductor ratio 0.291666667 0.291666667 0.458333333 0.458333333
工作台最高转速 Max speed(t/min) 5.5 5.5 2.7 1.5
设定最小分度单位 Table graduation angle perpulse 0.001° 0.001° 0.001° 0.001°
功率(KW)outputpower   扭矩N/m >=3.8 >=3.8 >=11.3 >=11.3
伺服电机(用户自备)带2000脉冲编码器Servo moter(optional) >=22 >=27 >=36 >=36
分度精度 Dividing accuracy 15° 15° 15° 15°
重复精度Repeatability accuracy
刹紧力矩Clamp torque 5000 7000 12000 15000
水平承载load capacity.hor(kg) 2000 3500 5000 7000
立式承载load capacit.vert(kg) 750 1000 3000 5000
转台重量Net weight(kg) 1300 1900 5800 8500
