数控回转工作台的测量原理及方法

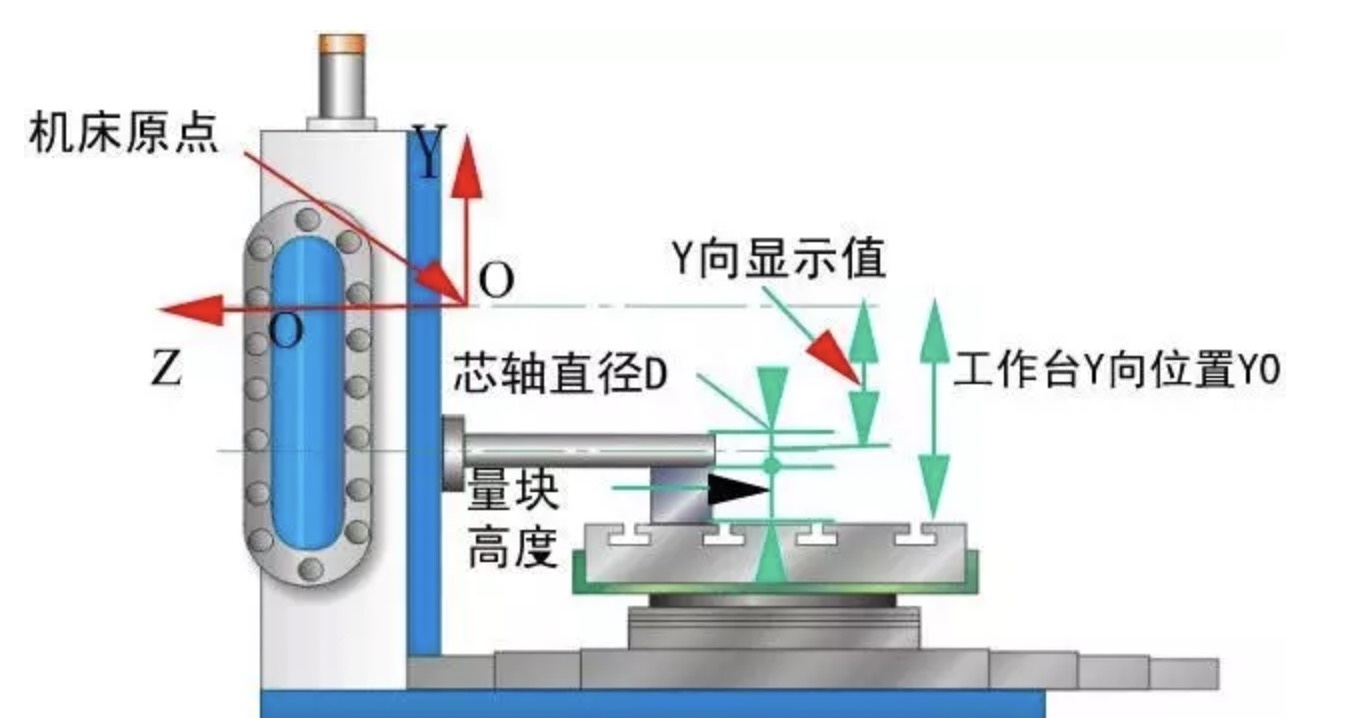

1、测量原理:
主轴中心线与工作台旋转中心重合。此时主轴中心线的位置就是工作台旋转中心的位置。此时X坐标的显示值为工作台旋转中心到X的距离X到机器原点的距离。



2、测量方法:
(1)将标准心轴安装在机床主轴上,将千分表固定在数控加工中心的工作台上,调整千分表位置,使指针指向最高点的零位。标准心轴。

(2)沿+Z方向将心轴从Z轴取出。

(3) 将工作台旋转180°,然后将芯轴沿-Z方向移回原位。观察千分表指示的偏差,然后调整X方向机器坐标。重复测量直到工作台旋转到 0° 和 180°。当两个方向的千分表指针所指示的读数完全相同时,则机床CRT上显示的X方向坐标值为工作台旋转中心在X方向的位置。工作台X向旋转中心的精度决定了U形车削加工工件的X向同轴度精度。
